实验室气路安装对安装材料的具体要求

目前,实验室购置的许多大型仪器设备必须依赖某种工作气体才能正常工作,有些气体用于仪器设备驱动控制,如压缩空气,由于气体供应不符合要求,经常会引起仪器工作状态异常,甚至造成仪器设备的损坏。完善的气体管道配送系统也是一个优秀实验室的重要指标,那么实验室气路安装的标准和注意事项有哪些呢?下面四川实验室气路安装厂家就来为大家介绍实验室气路安装方法注意事项。

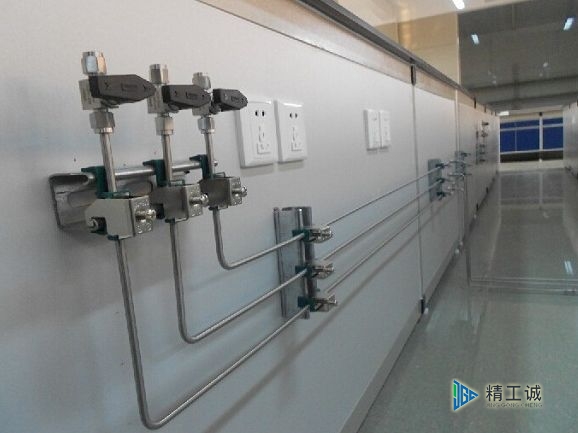

实验室气路安装
实验室气路安装

实验室气路安装系统主要由气源切换系统(一级减压系统)、管道及连接件系统、二级调压系统、气体过滤纯化系统、气体报警系统、压力表、球阀等组成。

实验室气路安装对安装材料的要求:

1、高压波纹软管

外表不锈钢金属网内衬PTFE材质,长度1米以上,通径大于6MM。一端符合标准钢瓶的连接型号,另一端连接自动切换系统。承受大于3000PSI。其特性为:洁净光亮、柔软、防腐。

2、低压报警器

低压报警器多触点可模拟数据输出型,报警器可蜂鸣闪光同时显示报警气体的名称。防爆接线、信号模拟和自动切换系统汇流排相匹配。

3、减压阀

316L不锈钢材质。一级减压阀进气压力0-200bar,出气压力0-16bar;二级减压阀进气压力0-16bar,出气压力0-6bar。进出口接口1/4” FNPT螺纹,压力表接口1/4” MNPT螺纹。

4、管道

管道采用内表面BA级316L ASTM A269标准不锈钢管道,316L不锈钢光亮退火,母材符合BA级高纯管道,管道的内表面处理值要小于0.37U。管道的标准:1/4”—1/2”壁厚0.88mm。zui大承受压力为300 bar,气管适用纯度等级为5.0的气体。

5、接头

采用316L不锈钢光亮退火,母材符合BA级的高纯气路配件。双卡套设计。硬化处理之后卡套,具备对管子的耐震力及高抓力,使管子在任何情形下不易松脱而造成危险。后卡套内部有凹槽,安装时可以降低扭力,安装者可以轻易将接头锁至标准圈数。螺帽内部螺纹做镀银处理,具备安装时必要的润滑,延长螺纹寿命。
