实验室供气系统解决方案

实验室气路系统
实验室供气系统

一、实验室中央供气系统
集中供气系统又称中央供气系统(Central Gas Supply System),是一种越来越普遍被人们采用的一种供气方式。它主要是由气源,切换装置,调压装置,终端用气点,监控及报警装置组成。简而言之,集中供气系统将中央储气设备中的气体经切换装置并调压后通过管路系统输送到各个分散的终端用气点。工厂车间和实验室过去分散的钢瓶供气方式变得越来越过时并逐渐被废弃不用。

二、集中供气系统的优点
针对过去使用中存在的问题,现代实验室对载气的使用环境进行了改革,即 “集中供气系统”,即将使用气体(以下简称载气)集中贮存,然后通过压差的原理将气体经过金属或其他材质管路送至用气点。其优点主要有以下几点:

首先解决气瓶的放置问题。气瓶间的位置尽量位于与实验室相对独立的房间,如果与实验室在同一大楼内,则气瓶间的位置要尽量位于人流较少并且独立的房间,这种方式可使气瓶与工作人员及仪器完全隔离,即使有害气体有泄漏,也不会发生直接伤害。

其次气体混合的问题。将所有载气气瓶根据气体性质分别集中在一个气瓶间中(其实最主要是将易燃易爆气体(如H2、天燃气、乙炔等)与助燃气体(如氧气、氯气)分开存贮。

再次是解决气瓶压力的问题。每种气体可以将多瓶气体并联然后通过一个出口统一减压后运送气体至使用点。因为气瓶间是相对独立的,整个气路系统压力最大的地方也是气瓶出口处,因此这种方式将气瓶压力可能发生的危险缩小至气瓶间内,可对人体及仪器的伤害可降到最低。

三、集中供气系统主要组成
1、实验室气体管道:气体管路多采用不锈钢管、软管通过卡套式连接 自动焊接等安装和特殊气体管道安装完成整个系统的连接。

2、气体管道常用零部件主要有减压器、球阀、针阀、直通、三通、等等。

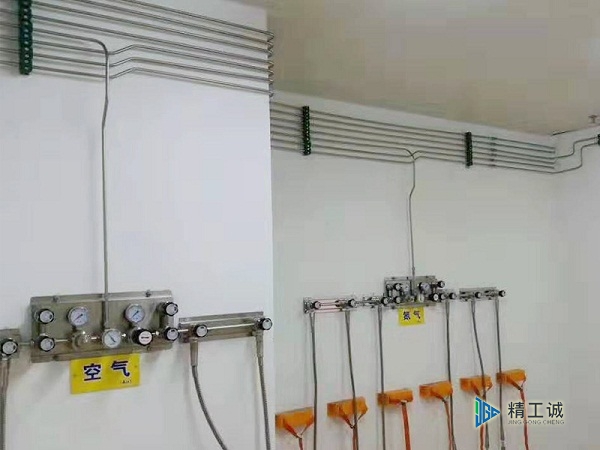

实验室供气系统

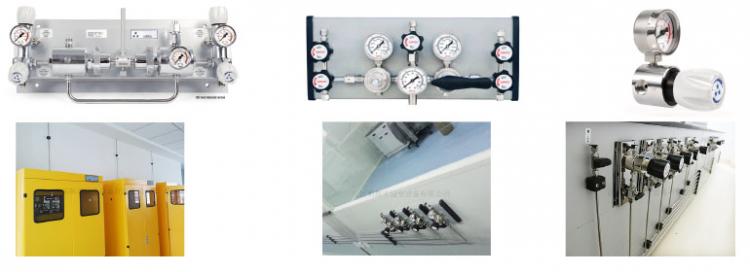

实验室供气系统组成部分
