实验室气流控制系统解决方案

VAV是英文Variable Air Volume(变风量控制技术)的缩写,VAV控制系统可以支持多台通风柜共用一台风机,由中央控制系统来调节风机的转速达到调节总抽风量的目的,适用于实验室中多台通风柜数量的实验室。

实验室气流控制系统

VAV变风量控制系统主要特点:

1.可以根据通风柜拉门的高度自动调节抽风量,保证表面风速衡定;

2.安装后,可以节省能源;

3.保证换气频率,最大限度保证人员安全;

技术说明:

这种通风系统组成高度智能化,每台通风柜的配制有风压差感应装置、中央处理系统和自动执行装置,当风柜拉门改变高度时,中央处理系统接受到来自风压差感应装置的信号,则自动控制执行装置完成动作达到改变抽风量的目的。适用于大型研发中心或实验室通风柜数量较多的实验室,可以在使用过程中,有效节省能源,降低运营费用。

通风柜表面风速标准的比较

通风柜的最大功能就是排出实验过程中产生的有害气体,保护实验人员的健康。为达到这一目的,必须保证在通风柜开口处有一定的吸入速度,即我们通常所说的表面风速。决定通风柜表面风速的主要因素有:实验内容和有害物的性质。实验内容和产生的有害物不同,则通风柜的表面风速规定不相同。各国对于通风柜表面风速的规定各不相同,较常用的有:DIN 12924(德国)、国内标准、BS7258(英国)、ANSI/ASHRAE 110-1995(美国)。

实验室气流控制系统解决方案

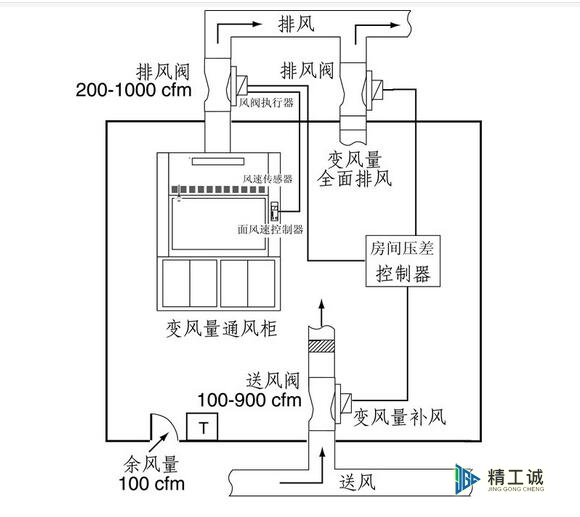

实验室风量平衡原理图

根据以上分析,在能安全排出实验过程中的有害气体的前提下,通风柜排风量应尽量减小。在以上几种常用标准中DIN12924风量最小,国内规定次之,ASHRAE 110-1995风量最大。因此,一般推荐采用DIN12924。
