洁净手术室装修设计方案

洁净手术室是采用空气洁净技术对微生物污染采取程度不同的控制,达到控制空间内环境中空气洁净度容适于各类手术之要求;并提供适宜的温、湿度,创造一个洁净舒适的手术空间环境。洁净手术室术后感染率较一般手术室可降低10倍以上,从而减少了抗生素的使用。下面一起看看洁净手术室装修设计方案。

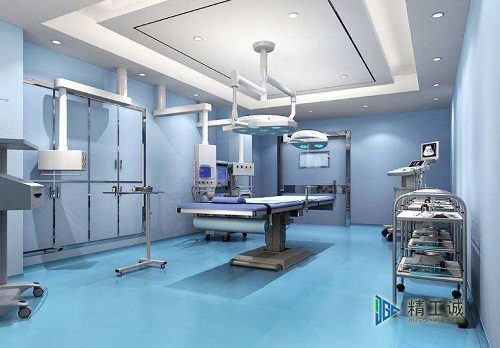

洁净手术室装修设计
洁净手术室装修设计

墙体及吊顶
手术部墙体及吊顶均采用防菌50系列夹芯彩钢隔热板,企口型,厚度为0.426mm,双面贴膜,洁净手术室墙面必须达到无缝、气密效果,色彩符合现代手术室的要求,视觉感观舒适。洁净走廊加装200mm宽厚度为0.8mm不锈钢防撞带。

水泥自流平
手术室、洁净走廊、辅助用房的地面采用抗静电、抗腐蚀、耐磨、色泽统一的2毫米PVC卷材,手术室四周翻边高度120毫米。卷材拼缝均为热焊熔接,平整无缝,与墙体均为圆弧连接。

手术室基本配置
1、每间手术室在洁净走廊一侧设置医用电动悬挂式自动推拉气密门,采用电机及控件,净空不少1400mm*2000mm,脚感控制,门上设“手术中”灯,门四周采用不锈钢包边。门体上设置视察,中间设置防撞带,门的高度和宽度按标准设计,其它区域的门采用彩钢板净化门。

2、手术室配麻醉柜、器械柜、药品柜各一个,柜体采用1.2mm不锈钢板,尺寸为:900*1700*300(宽*高*深)。

3、每间手术室各配一个四联观片灯箱,一个书写台。

4、不锈钢刷手池,1.2mm厚不锈钢槽,外包彩钢板,含感应水龙头,另设干手器2个,给皂器2个。每只洗手池配置40L电热水器。

5、每间手术室基本配置设备名称配置数量

  • 计时器1套医用气源装置1套(墙体)
  • 免提对讲电话1部药品柜(嵌入式)1个
  • 1700*900*300 器械柜(嵌入式)1个
  • 1700*900*300 麻醉柜(嵌入式) 1个
  • 1700*900*300 观片灯(嵌入式)1个
  • 3联组合电源插座箱(嵌入式)
  • 2个书写台
  • 1个多功能控制面板1套
  • “手术中”显示灯1只
  • 输液导轨和吊钩4个1套
  • 手术吊塔1套
  • 手术床1套
  • 手术无影灯

6、多功能控制面板本设计为洁净手术室设置多功能中央控制面板,作为手术室控制中心,具有以下功能:

  • 计时钟控制(计时器、手术时间、北京时间);
  • 空气处理系统温度显示、湿度控制显示;
  • 空气处理系统开关与运行状态显示;
  • 照明系统开关;
  • 手术室无影灯开关及光亮度调节(与无影灯配合);
  • 粗、中、高效过滤器故障报警;
  • 显示运行状态、马达过载;
  • 通讯系统多功能控制面板。

完全能够达到医护人员所需要的美观协调、使用和维修方便的要求。计时钟用大型红色数码管显示时、分、秒,可准确也显示北京时间、手术和麻醉过程中所用的时间。

计时钟配有备用电池,可供断电后维持100h供电计时。中央控制面板的所有控制开关采用触摸式控制,完全达到手术室内整体性和美观的要求。

强电
1、每间手术室配电负荷应不小于8KVA。

2、手术部洁净区内照明由洁净密封照明灯盘组成。

3、手术部设计照明平均照度应在350LX以上。

4、辅助用房、走廊照明平均照度应在150LX以上。

5、手术无影灯整体反射式手术无影灯双主灯,照度50000~100000lux,照明深度>600mm,电源电压220V/50Hz,温度<12度,主灯副灯自动切换。

6、每间手术室设专用配电箱。

7、手术室必须有可靠的接地系统。

8、手术室内的用电与辅助用房的用电分开,每个手术室干线必须单独敷设。

9、按双路电设计,双路电路由院方将总电源分别引入手术层与设备层的总配电箱,手术层、设备层配电分箱及其后所有的管线、电源线敷设全部由中标方采购、安装。

分箱及其后所有的管线、电源线敷设全部由中标方采购、安装。采用等电位连接及共用接地点的方式,采用双电源专线供电,一工作一备用。

弱电
1、呼叫系统用一台主机控制,设在手术部护士站。

2、每间手术室及功能辅助房均设一个呼叫点,能实现主机与各呼叫点的联络,各分点不能联络。

3、每间手术室配1个综合控制面板,开关键应为平面触摸式,必须对手术室内各系统进行集中控制,具有时钟显示类(北京时间、麻醉时间、手术计时等)、灯光控制类(气密型灯带控制,亮度可调,与“手术中”显示连锁控制)、语音类(免提电话、对讲)。

4、其管线的采购、敷设符合国家电气、消防施工技术规范。

净化空调系统设计

净化空调系统的各种设计叁数和要求都应符合《医院洁净手术部建设标准》,并且按照《医院洁净手术部建设标准》进行设计与施工。

净化空调机组配置要求:

机组统一采用知名品牌净化机组。
新风系统采用分区集中控制。
净化空调系统新风为强制性,应采用定风量阀加以控制。
净化系统由空调机组、风量调节阀、送风天花、高效过滤器、消声器、防火阀、镀锌钢板风管(含保温)等组成。

吊塔系统

1、各种型号均为国内知名产品。

2、手术室吊塔各配套要求:

  • 医气终端:氧气、负压吸引、压缩空气、废气排放;
  • 电源插座3孔220V;
  • 电动升降;
  • 刹车制动;
  • 箱体旋转角度≦330°;
  • 仪器平台2层净载重量≦70kg。

洁净手术室净化厂家

四川精工诚环境技术有限公司,专业从事实验室装修设计、洁净手术室、无菌层流病房、医院消毒供应中心、制药、食品行业洁净车间、微生物实验室、分子生物实验室等净化工程,多年致力于医院特殊科室建设,是层流手术室净化、洁净手术室装修、ICU病房施工、新生儿NICU施工、医院检验科、中心供应室装修、层流病房施工、静脉配置中心设计施工的专业化企业,精工诚主要服务对象有各大中小型医院,公司拥有施工总承包及相关专业承包资质,行业案例众多,欢迎新老客户合作共赢。
