公安DNA实验室设计

公安局系统实验室,主要用于刑侦破案辅助侦查,多为DNA鉴定实验室、毒品化验实验室和PCR洁净实验室。常见的公安局(刑侦)实验室主要包括DNA、法医物证、理化、毒化、痕迹检验、文件检验以及影像技术等专业实验室。

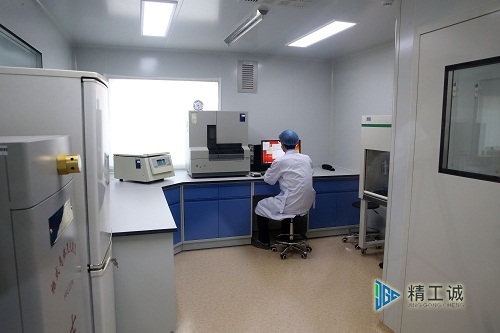

公安DNA实验室设计
公安DNA实验室设计

一、DNA实验室设计标准

公安局DNA实验室主要进行个体识别和亲缘鉴定工作。

DNA实验室分为四个相对独立的区域:DNA提取区、PCR扩增区、检测区和检材保存实验数据分析处理区,是按照国际和国内公安部的标准进行建设。严格来说整个区域是需要有洁净度要求的,一般在10万级到万级左右,目前大部分单位在建设时没这方面概念,只用彩钢板隔断做成洁净区域。地板用PVC比较好,相对耐用,花色也有选择技巧,即使老化更换也简便。也有采用环氧树脂自流坪地面,不过这种不太推荐, 地板不耐磨,且不容易维护和更新。

公安局DNA实验室的设计主要考虑以下几个方面的因素:

1.疏散、撤离、逃生、顺畅、无阻,安全通道;一般实验室门主要向里开,但如设置有爆炸危险的房间,房门应朝外开,房门材质最好选择压力玻璃。

2.人体学(前后左右工作空间),完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计。

在设计的时候,首先要考虑的因素就是“安全”问题,实验室是最易发生爆炸、火灾、毒气泄露等的场所。我们在做平面设计的时候,应尽量地要保持实验室的通风流畅、逃生通道畅通。根据国际人体工程学的标准。

实验台与实验台通道划分标准(通道间隔用L表示)

L >500mm时,一边可站人操作;

L >800mm时,一边可坐人操作;

L >1200mm时,一边可坐人,一边可站人,中间不可过人;

L >1500mm时,两边可坐人,中间可过人;

L >1800mm时,两边可坐人,中间可过人可过仪器。

二、DNA实验室设计要求

1、单人单面的工作空间中:走道间距为4英尺,约1200mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;

2、双人双面的工作空间中:走道间距为5英尺,约1500mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;

3、实验工作台与安全设备的走道间距为6英尺,约1800mm;

4、安全设备间的走道间距为>6英尺。

三、DNA实验室装修要求

1、实验室的采光:一般来说,理化实验室应该朝向东南向,便于采光;一仪器应该朝向西北向,便于恒温恒湿控制;

2、实验室的空气调节:合理的排风速率及补风量对实验室工作人员的健康和实验数据的准确性是很重要的;实验室化学有机合成有毒物R1生物医药物理次/小时6-20 15-18 20-30 15-30 5-30 5-10 3-8

3、实验室的水电:合理的实验室水电布局系统是实验室规划设计的重要依据;实验室的电、水、气等配管方式,在实验室设计时是非常重要的,必须根据实验室内容和建筑形式(高层或平房),以及将来扩充、安全、经费、功能等进行综合考虑。我们通过大量的实践,可以提供最佳配管系统的设计与施工。

4、实验室走廊及门窗的尺寸要求:走廊宽度应>5英尺,门框尺寸(宽*高):3英尺*7英尺(国900mm*2000mm);

三、 DNA实验室规划设计

1、设计依据及相关标准:
建筑装饰装修工程质量验收规范
建筑玻璃应用技术规程
建筑地面工程施工质量验收规范
洁净厂房设计规范
建筑设计防火规范
建筑电气工程施工质量验收规范

2、设计理念:
造型简洁大方、设施先进、营造一个安全、洁净、舒适宁静的实验环境。

3、设计构思:
按实验室功能划分的理化检验、物证检验、痕迹检验、文件检验、影像技术、法医学DN等,日常需进行的试验项目较多,而各类型试验项目要求的实验环境相对舒适宁静,互不影响;同时在保证正常试验操作时,实验室还可以作为参观展示的样板工程。

除法医学DNA实验室外,各实验室之间可采用混凝土轻质装墙隔断;走廊侧可采用下半部分混凝土轻质砖墙,上半部分饰面板框架双层固定钢化玻璃隔断,门采用加厚隔音实木门,这样保证宁静的实验环境又保持实验室的可参观性。实验室的所有混凝土砖墙面都铺贴浅色抛光砖,凝造一个干净舒适的实验环境。天棚采用轻钢龙骨无孔铝合金扣板吊顶,保证实验室天棚内设备可保养维修;地面采用抛光砖铺贴,色彩从天棚到地面依次为:白(天棚)—浅(墙面)—中(实验家具)—深(地
面)。

法医学DNA实验室的隔断和吊顶都采用玻镁板,地面彩采用自流平抗静电PVC地板,在隔断与隔断、地面、吊顶之间使用R50电泳喷涂铝合金过渡,色调搭配和普通实验区类似,这样保证DNA实验室一个密闭、易洁净的环境,结合组合式洁净空调设计达到法医学DNA实验室要求的洁净、气流压差的实验室。

4、防火要求:
1)根据建筑设防火规范要求,本装饰工程设计中主要材料采用不燃性和难燃性材料。
2)所有隐蔽消防木结构都采用防火木材,使其达到B1级。

5、防潮、防锈、隔声、防水处理:
1)为防止潮气侵入引起木结构变形、腐蚀,建筑内墙、地面层须做防潮层,内墙面抹1:3水泥砂浆。
2)钢结构表面及吊顶吊筋等需刷红丹防锈漆作防锈处理。
3)防火木材作隔墙,部分墙体内可用玻璃纤维填充,起隔音、保温作用。

四、DNA实验室功能分区

枪弹实验室:包含:受理室、资料室、样本枪支存放室、危险枪支射击室、拆解室、制标室、抓弹室、记录室、修复室、耗材室、数据分析室等。
枪弹实验室主要用于危险枪支的检测、测速及弹痕的收集与分析,实验区设立门禁及视频监控系统,样本枪支存放室安装监控系统,防盗报警系统,危险枪支射击室、抓弹室预留合理空间放置测试设备及射击通道的足够距离。射击方向的墙面做防跳弹处理。

案件受理、物证、档案及行政办公:有接案大厅、值班室、伤情室、物证室、档案室、备勤室、质控室、内审室、案件研判室、专家室、技术管理室、会议室、阅览室、多媒体教学(会议)室等功能间组成。有接案大厅、值班室根据人员配备及人流量等方面综合考虑、物证室设置物证柜、冰箱、保险柜等储物设备。伤检区检查室根据实验功能安排检查床、洗手台、拖把池、物品柜,器材室配置货架保存器材。

文检:主要是对现场搜集的纸质物证通过技术手段进行检测分析。有受理预检室、文检资料室、数据处理室、受理预检室、印刷、污损文件检验室、电子显微镜室、文检仪检验室、静电压痕检验室、笔记/印章检验室等功能间组成。设计时考虑流程的合理性。

视频、照相、电子物证:主要是对与案件相关的视频影像、电子物证进行筛查;采集、制作视频像证;通过证人提供的人物特征模拟出犯罪嫌疑的的肖像。

有视频采集室、视频制作室、视频室、模拟画像、画像识别室、、图像处理室、声纹采集室、声纹制作室、语音分析室、数据处理室、电子物证、精密仪器、检测室、影像检验室、显微照像室、制卷室、红外、紫外、数字暗房、影像资料保管室等功能间组成。

痕迹分析区:有枪弹陈列室、枪弹比对室、数据处理室、现勘器材室、现勘系统工作室、资料室、标本室、案件受理室、物证暂存室、指纹检验室、指纹档案室、光学显现室、爆炸案件实验室、化学显现室、物理显现室、工具检验室、工具制作室、足迹实验室、模拟现场勘查室等功能间组成。模拟现场室应根据真实的居住环境设计一套完整的简易套间、隔墙1.8米左右、设出入通道(门洞)。

人类学研究区:有诊断室、图书资料室、损伤工具研究室、解剖实验室、人类学标本测量研究室、颅像重合室、人类学标本陈列展览室等功能间组成。

病理实验室:通过取材、脱水、浸蜡、包埋、切片、染色、封片后对样品进行镜检。有更衣室、值班室、化学试剂室、病理耗材室、硅藻检验室、硅藻读片室、药剂配置室、病理生理研究室、病理病理取材室、标本处理区、组织包埋区、特染和免疫组化区、常规HE染色区、切片区、蜡块存放室、切片存放室等功能间组成。病理实验功能间按照实验流程布置,取材—样品处理—包埋—染色—切片—诊断室,其中处理—包埋—染色—切片为污染区,安装紧急洗眼器、紧急淋浴器等个人安全防护设备,设置取材台,通风柜、中央台、边台等,诊断室为相对清洁区,靠入口及办公区。硅藻检验室同样为污染区,根据需求配置通风柜、工作台。辅助功能间,更衣、试剂耗材室、玻片蜡块存放室根据功能需要配备储物柜、更衣柜、玻片柜、蜡块柜。

理化分析区:理化分析区包含:受理室、数据处理室、耗材室、试剂室、天平室、标准品库、质控分析室、物证保管室(非生物)、化学实验室(物证毒品处理)、爆炸物检验室、生物前处理室、

物证保管室(生物)、电镜室、 HPLC室、GC/MS室、红外、紫外、荧光、X射线衍射、ICP/MS、IC/MS、GC、UPS稳压电源室、气瓶室、废弃物等功能间组成。理化前处理室为重点污染区,据需求设置通风柜、中央台、边台等,安装紧急洗眼器、紧急淋浴器等个人安全防护设备;谱类仪器室、仪器室配备小型抽风设备万向罩、吸收罩,仪器室采用专用仪器台,承重性强,抗震,预预留气路、电线等安装通道,台后预留检修通道,气瓶室根据用气安全,分隔为可燃气体间,难燃气体间,安装防爆电器,可燃气体房间靠窗设置,发生危险时可以通过窗泄爆,天平室采用专用天平台,满足抗震要求,试剂室配置带抽风试剂柜,有效保护室内环境,物证样本库、试剂标准品室、耗材室、更衣室、资料室根据需求配制相应储物设备、冰箱等。

DNA测序鉴定区:在刑侦技术领域DNA测序鉴定技术较多地运用于一些重大疑难案件尤其是凶杀案、强奸案的侦破中,主要是提取物证上、拟似物证(毛发、指甲等)或受害人身上的血迹、精斑的DNA与犯罪嫌疑人的DNA或数据库的DNA进行比对,以认定或排除嫌疑人。

DNA鉴定区主要由公共区域、案件、和数据库、三个区间组成。

公共区域:为共用辅助区,有更衣室、风淋室、初检室、洗消室、物证暂存室、模板存放室、药品室、资料室机房等功能间组成,为案件及数据库提供前期、后期配套服务。

案件区细分为:接案室、数据录入室、人员样品提取室、疑难检材提取室、接触性检材提取室、常规物证提取室、微量元素提取室、自动化提取室、单细包抓取室、试剂配置室、加样室、PCR扩增室、电泳室、数据分析室等;主要是为刑事案件的侦破提供有力依据。

数据库区细分为:有数据库接检室、数据库数据录入室、数据库提取、试剂配置室、加样室、数据库扩增室、电泳室、数据库分析室等功能间组成。主要是对从各种渠道收集到的DNA片段通过技术手段提取分析后录入数据库为以后的比对打下坚实的基础。

整个实验区采用洁净空调系统、洁净装修,实现气流有序控制。其中初检室、试剂配制室、清消室、手工提取室、微量检材提取区、建库提取室、扩增加样室为洁净区,扩增室、测序分析室为污染区。实验人员进入实验区要先更衣。各功能间按照实验流程分布:初检—提取—加样—扩增—分析。实验室根据需求配置生物安全柜、工作台、冰箱、储物柜、试剂柜等,水龙头采用感应龙头,安排紧急洗眼器等安全设备。设计“以人为本”,遵照省级实验室及各类实验室规范及要求设计标准,按照”安全第一、以人为本、设计规范,流程合理“的设计原则进行规划。
