实验室气路管线设计说明

实验室用气主要有不燃气体(氮气、二氧化碳)、惰性气体(氩气,氦气等)、易燃气体(氢气、一氧化碳)、剧毒气体〔氟气、氯气)及助燃气体(氧气)组成,可以通过输气管接到各实验室内,一般气相室配置氦气(He)、氮气(N2)。气质联用室配置氮气,氯气、氧气。所有管线在安装完毕后一定要做气密性实验,严禁有泄露的可能。由于管道细小,管间距小,安装过程中可依据现场情况进行凋整,气瓶装柜时,易燃易爆与惰性气体同柜,杜绝两种易燃气体气瓶同柜。

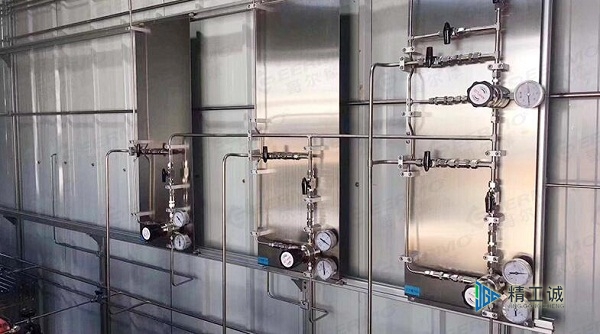

实验室气路管线设计施工图
实验室气路管线设计施工图

实验室供气方式:

1、分散供气,同种气体用气点少,且分散分布时采用。

2、集中供气,同种气体用气点多,且分集中布时采用。

集中供气的优点:

1、操作方便、安全性好,统一设置气瓶间,将气体按可燃和不可燃性质区分安置。并采取通风换气、防火防爆,紧急切断和欠压报警等措施方便气瓶更换、管理,安全有保障。

2、气压稳定、纯度高,通过多级减压方式供气,每个用气点的用气压力和流量可以精确调节,实时显示,通过加装气路吹扫更换系统,供气纯度高。3、经济实用,整洁美观,可以减少同种气体供气汇流排的重复建设,供气管道统一规划,整洁美观。

集中供气系统的组成:

1、气源部分:气瓶(气源)集中安置在特定的气瓶间。通过一级减压系统(气体减压器或汇流排)装高压气体转化成低压气体。

2、管道部分:经过(316#)不锈钢管道将气体送到各楼层各房间的仪器设备使用点。

3、终端部分:仪器前配置截止阀和二级减压器等,可以制作气路的开关,精确调整和显示气体压力。
