四川实验室装修设计中通风系统的设计要点!

实验室装修时我们在设计和施工中都有一个重要的环节就是实验室通风系统。面对这项重要的系统工程,实验室通风系统是需要专业团队来进行设计,今天四川精工诚为大家讲解下实验室通风系统设计要点。

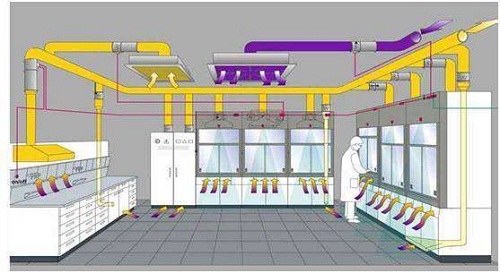

实验室通风系统设计
实验室通风系统设计

实验室通风系统设计原则:

1、 根据大楼的结构特点,就近开设风井,划分排风和补风系统,管道系统做到“短、平、顺、直”,减小系统阻力,降低系统噪声;

2、 排风和补风系统达到风量平衡,保持室内-5Pa—-10Pa的负压,防止有害气体的散溢,保证实验人员的身心健康;

3、 夏天补冷风、冬天补暖风,保证室内温湿度的舒适性;

4、 采用智能变频控制系统,达到操作方便、节能降噪的目的;

5、 综合考虑各项因素,采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺;

6、 所选择的工艺必须满足现场条件,平面布置简洁、紧凑、少占地,并方便生产操作和维护维修;

7、 非标设备应符合国家或行业相关规范,并保证性能稳定、外表美观;

8、 在设计中充分考虑噪声、臭味等,防止二次污染的产生,不给周围环境造成新的污染;

9、 处理设施具备冲击负荷能力,确保废气达标排放。

实验室平面规划:
(1)实验室设计规范
(2)实验室空间尺度
(3)实验室功能布局
(4)实验室室内布局
(5)实验室家具。
实验室空间尺度又称实验室的模数,一般是指实验室的开间、进深、层高、走廊的尺度。它根据研究人员的活动范围及实验设备和仪器布置要求而定。

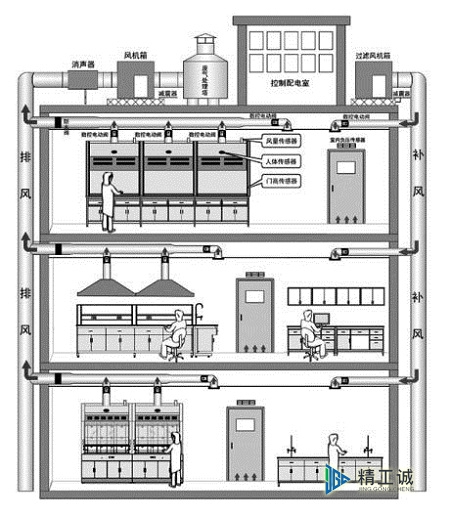

实验室通风系统设计
实验室通风系统设计

实验室的两种通风方式:局部通风与全室通风

局部通风:局部通风是有害物质产生后就近排出,能以较少的风量排走大量的有害物质,能量省且效果好,能够改善现有的实验室条件,经济且可行。

全室通风:通风柜通风,桌面式通风柜通风,生物安全柜通风,原子吸收罩通风,万向排气罩通风,不锈钢排气罩通风,排风试剂柜通风,排风药品柜及其他实验室排风的仪器设备通风。

通风管设计要点
1、一台通风柜与一台通风机,用单一管道连接是不错的方法。
2、不能用单一管道连接的,只限于同层同一房间的可采用互相并连。
3、通风机尽可能安装在管道的末端(屋顶上等处)。
4、 管道长度越短越好。
5、一台通风柜连接的通风柜越烧越好。排风通道尽可能直立,而且通道越高越好。
6、如需改变风道风速,则应配置相应的变频调整系统。
7、排风通道的末端应尽量避开补风管道送气口,防止排出的有害气体通过排风管道再被送至通风柜。
