洁净实验室在设计规划过程中主要包括哪些内容?

在实验室建设过程中,很多实验室为了保证实验过程无误差,因此建设实验室的时候对洁净度等级要求都很高,除了洁净实验室等级的要求,还有设计规划布局也是非常重要的。下面四川精工诚为大家详细分析洁净实验室设计规划布局包括哪些?

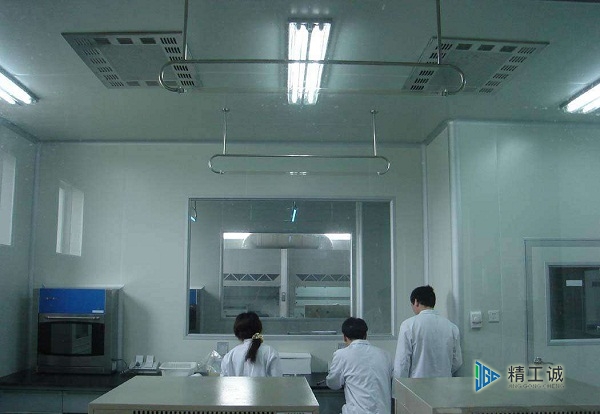

洁净实验室
洁净实验室

洁净实验室有时候是单独建设,有时候是整体实验室建设的一部分。在洁净实验室这个区域,也可以分为洁净区、准洁净区和辅助区三个部分。洁净实验室的设计规划布局包括了平面布局、净化路线、通风管道线路。

一、洁净实验室平面设计规划布局

洁净实验室平面设计规划布局按照洁净区、准洁净区和辅助区三个区域的位置不同进行划分规划,可分为外廊环绕式、内廊式、两端式、核心式。

外廊环绕式的外廊可以有窗和无窗,兼作参观和放置一些设备用,有的在外廊内设值班采暖。外窗必须是双层密封窗。

内廊式:洁净室设在外围,而走廊设在内部,这种走廊的洁净度级别一般都较高,甚至和洁净室同级。

两端式:洁净区设在一边,另一边设准洁净和辅助用房。

核心式:为了节约用地、缩短管线,可以洁净区为核心,上下左右被各种辅助用房和隐蔽管道的空间包围起来,这种方式避开室外气候对洁净区的影响,减少了冷热能耗,利于节能。

二、洁净实验室净化路线

洁净实验室净化路线分为人身净化与物料净化。人身净化是指人员在进入洁净区之前要进行更换洁净服并吹淋、洗澡、消毒等人身净化措施。物料净化是指各种物件进入洁净区之前必须净化处理,而且物料净化路线与人身净化路线应该区分开,物料净化要进行粗净化与精净化两个阶段,而且这个过程还会吹落很多微颗粒,所以洁净区要保持负压或者零压状态。

三、洁净实验室通风管道线路设计规划布局

洁净实验室的各种管道布局非常复杂,一般洁净实验室通风管道线路设计规划布局都采用隐蔽组织方式,技术阶层或者技术夹道。

技术夹层分为顶部技术夹层与房间技术夹层。顶部技术夹层送、回风管的断面大,一般将其安排在夹层的最上方,其下安排电气管线,地板承重相对较强时,可在上面设置过滤器及排风设备等。房间技术夹层与顶部相比,可减少夹层的布线与高度,下夹道内还可设回风机动力设备配电等,某层洁净室的上夹道可以兼做上一层的下夹道。

技术夹道的设计布局,一般都为竖向直线,还可以放置不宜在洁净室内的一些辅助设备,甚至还可以作为一般回风管道或静压箱,有的可安设光管型散热器。这类技术夹道(墙)由于大多采用轻质隔断,所以当工艺调整时,可方便地进行调整。

以上内容即是四川精工诚讲解的洁净实验室设计规划布局注意事项,更多实验室装修设计知识请关注四川精工诚官网www.jionggongcheng.cn
