微生物洁净实验室设计基本要求及注意事项

微生物洁净实验室设计在建设方提供的土建图、招标说明文件基础之上进行,依据《生物安全实验室建筑技术规范》GB50346-2004、《实验室生物安全通用要求》GB19489-2004、《微生物(Micro-Organism)和生物医学实验室 生物安全通用准则》WS233-2002、《洁净厂 房设计规范》GB50073-2001、 《洁净室施 工及验收规范》JGJ71-90、《通风与空调工程施 工及质量验收规范》、《建筑安装工程技术操作规程通风空调》、《建筑给水排水及采暖 工程施工质量验收规范》、《民用建筑电 气设计规范》等规范中相关条例的规定,对实验室场地的建筑特色进行了认真分析之后,本着以人为本、方便实验操作、生物安全的设计理念,在充分满足实验场所提供的平面布局前提下完成方案设计。

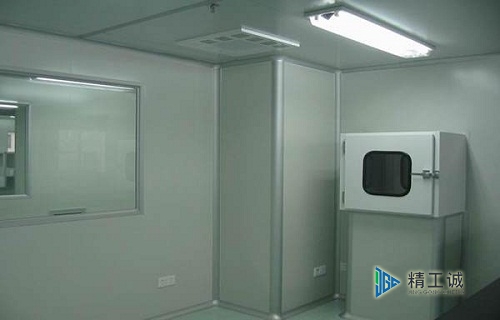

四川微生物洁净实验室设计案例
四川微生物洁净实验室设计案例

洁净实验室由于洁净实验室生物安全实验室内操作对象是危险性的微生物,对人体、动植物或环境具有危害,必须通过采用合理的空气调节系统,保持洁净实验室-生物安全实验室的相对负压环境无论何时都不被破坏,以保证实验室内危险性微生物不能向外部环境中扩散。实验室净化无菌试验室生物安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全,能长期而安全地运行,同时还为需要实验室工作人员提供一个舒适、 而良好的工作环境。设计方案应集先进性、高安全性、实用性、经济性于一体。

设计根据实验场所提供的场地空间,设计微生物实验区,以建筑面积为23m2为例。应设有一个P2主实验室一个一更缓冲间,一个二更缓冲间,一个洗刷消毒间。

设计充分利用现有的空间,根据国家相关规范和实验场所的特殊要求进行平面布置。考虑( consider)生物安全实验室应同时实施一级屏障和二级屏障的要求,中-级屏障主要体现在微生物实验区的平面布置和维护结构方面 ,二级屏障主要体现在空调净化系统方面。在平面布置方面把人流和物流分隔开,防止人和物的交叉感染:实验操作人员通过-更缓冲间和二更缓冲间进入P2主实验室;实验物体通过两个互锁式传递窗进出P2主实验室,其期-个互锁式传递窗设在主实验室和准备间之间,另外-个设在主实验室和洗刷消毒室之间,保证了洁净物不受感染,同时保证了污染物尽快传进洗刷消毒室进行消毒灭菌。

整个平面布局完全能够满足国家标准及标准和实验场所最终要求,而且充分利用了实验场所划分的建筑空间,按照实验室操作程序(procedure)的要求配备了各种功能的房间,操作路线方便快捷,每间实验室的平面尺寸都是按照各种实验功能分配的。

设计上将实验室主体框架(framework)为彩钢板玻璃隔断,颜色为哑白色,彩钢厚度每面0.426mm ,彩钢岩棉(stonewoo)夹芯板防火等级为不燃烧;聚苯乙烯彩钢夹芯板防火等级为阻止燃烧。隔断玻璃厚度为5mm ;为防止沉积灰尘窗料使用R25mm铝合金国弧压线;所有二维连接处的内侧均使用R50mm铝合金内圆角,暴露在外的二维连接线的外侧则用R100mm铝合金外圆角连接;彩钢板的三维连接处使用三维接点过渡( transition) ,而彩钢板与墙面地面则用铝合金槽铝联接。吊顶材料亦为彩钢板。

微生物区室内地面采用进口聚氣乙烯(Polyvinyl chloride)材质无缝隙焊接、具有耐腐蚀(释义:指腐烂.消铁侵蚀等、耐磨耗性强、平整度好、容易清洗的特性。地面地角线用阴角铝( AI)材装饰,美观且严密性好。整体实验( experiment)室通过科学设计.精心施工、将使实验室内形成坚固、无缝、平滑、美观、不反光、不积尘、不生锈、防潮、抗菌(anti-microbial.性能优良的无菌表面和内壳,从而解决了气密性和保洁等问题。所有物料均按设计图纸在工厂加工成型,运至现场组合快速安装而成。室内所有设备均嵌入墙内,使整间实验室墙面均光滑平整无缝,防止积尘,方便清洁、消毒。净化实验室除了解决空气净化的问题以外,还要尽可能多的为实验工作提供方便,因此在设计上应考虑( consider)-些必
备的实验室用器具。

1.互锁式传递窗:在P2实验( experiment)室配有两个传递窗。保证了实验室物流的安全性。互锁式传递窗内有紫外线灯,当污染过物品拿出实验室前进行消毒.互锁式传递窗还保证了室外和室内空气的隔绝,方便了实验人员的物品传递减少了实验人员进出实验室的次数.传递窗室内室外都可控制。
2.自动闭门器:根据国家规范要求,在洁净实验室门上安装有自动闭门器。
3.互锁门:主实验( experiment)室设置一套两门互锁的电子互锁,当其中有一扇门未关时,另外- -扇门将无法打开这样就对进入洁净室内的气流起到缓冲作用.互锁[ ]还配置(deploy)有应急开关当发生意外事故时,按应急开关方便实验室人员尽快逃离现场。实验室净化无菌试验室、生物安全实验室必须保证人身安全、环境安全.废弃物安全和样本安全,能长期而安全地运行,同时还为需要实验室工作人员提供一个舒适、 而良好的工作环境。
4.多功能微电脑控制仪:作为实验( experiment)室的总控制柜,包括温湿度调节及示送排风机(Draught Fan)的起停和起停的顺序、照明开关、紫外灯控制等等。温度调节显示屏可准确地显示实验室内温度,调节方便温度误差小。
